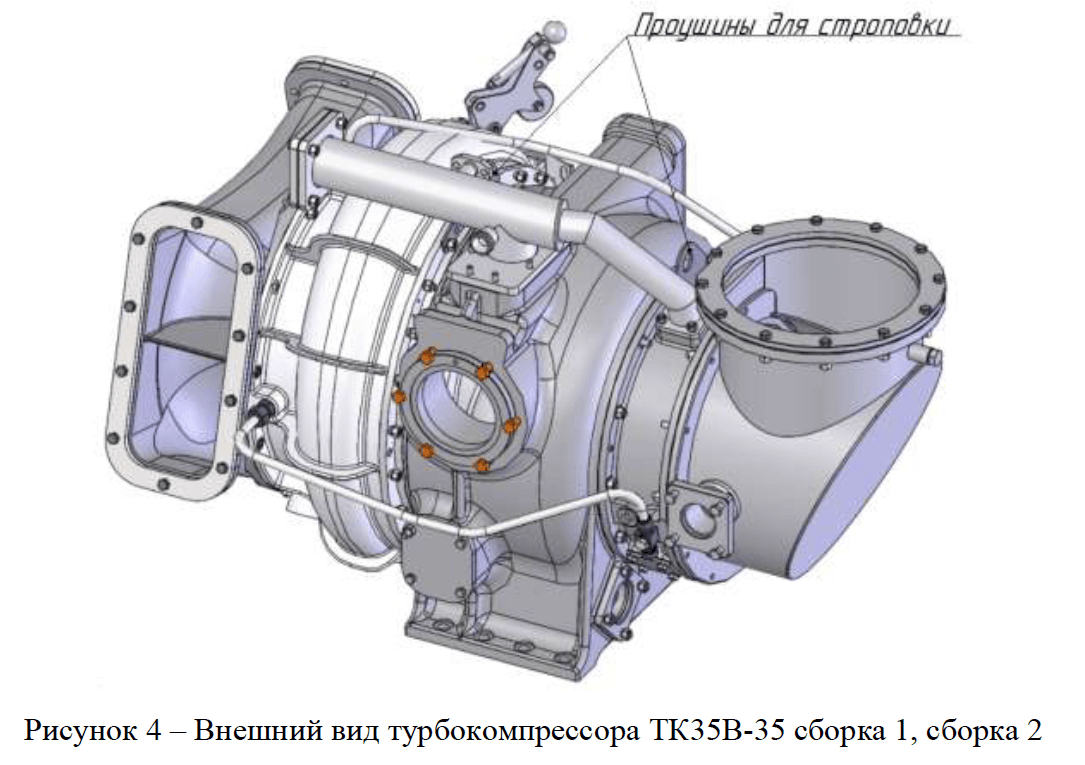

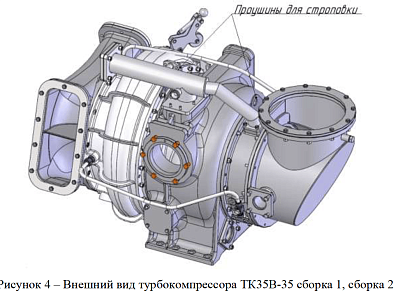

ТК35В-35
Каталог продукции
-
Турбокомпрессоры
-
Прочая продукция
Назначение двигателя
тепловозный
Мощность, л.с
3000
Частота вращения Коленвала, об/мин
850
Завод - изготовитель двигателя
ОАО "Коломенский завод", г. Коломна
Импортный ТК, вместо которого устанавливается турбокомпрессор СКБТ
Каталог запчастей ↓
Чертёжный номер | Наименование | Входит в состав ТК | Количество деталей в ТК |
Заказ |
---|---|---|---|---|
1317.06.109 | Пята | ТК35В-35 | 1 | Заказать |
1543.00.143 | Кольцо стопорное | ТК35В-35 | 1 | Заказать |
1543.00.148 | Пластина | ТК35В-35 | 8 | Заказать |
1543.00.149 | Пластина регулировочная | ТК35В-35 | 4 | Заказать |
1802.00.156 | Гайка | ТК35В-35 | 4 | Заказать |
1РН.4.85 | Втулка | ТК35В-35 | 1 | Заказать |
1РН.4.87 | Кольцо проставочное | ТК35В-35 | 17 | Заказать |
1РН.4.88.01 | Диафрагма | ТК35В-35 | 16 | Заказать |
1РН.4.96 | Пружина | ТК35В-35 | 1 | Заказать |
22ДГ.109.32 | Проволока | ТК35В-35 | 1 | Заказать |
2301.00.001.04 | Кольцо | ТК35В-35 | 1 | Заказать |
2301.00.157 | Прокладка | ТК35В-35 | 7 | Заказать |
2301.03.109 | Кольцо | ТК35В-35 | 1 | Заказать |
2301.06.042 | Штифт | ТК35В-35 | 1 | Заказать |
2301.06.105.03 | Гайка | ТК35В-35 | 1 | Заказать |
2301.06.108.01 | Пластина замочная | ТК35В-35 | 2 | Заказать |
2301.12.106 | Прокладка | ТК35В-35 | 2 | Заказать |
2355.00.072 | Дроссель | ТК35В-35 | 1 | Заказать |
2357.06.216 | Пластина замочная | ТК35В-35 | 39 | Заказать |
3.6РН.01Э | Фиксатор | ТК35В-35 | 1 | Заказать |
3.6РН.02Э.01 | Стержень | ТК35В-35 | 1 | Заказать |
3.6РН.06 | Шайба | ТК35В-35 | 1 | Заказать |
3.6РН.1СПЧ.1.05 | Рукоятка СБ | ТК35В-35 | 1 | Заказать |
3.6РН.2СПЧ.1.05 | Рукоятка СБ | ТК35В-35 | 1 | Заказать |
3.6РНСПЧ.06 | Захлопка воздушная СБ | ТК35В-35 | 1 | Заказать |
3001.06.107.01 | Кольцо уплотнительное | ТК35В-35 | 4 | Заказать |
3404.17.001 | Кронштейн | ТК35В-35 | 1 | Заказать |
3404.17.002 | Кронштейн | ТК35В-35 | 1 | Заказать |
3419.00.020 | Подпятник СБ | ТК35В-35 | 1 | Заказать |
3419.06.040 | Пята СБ | ТК35В-35 | 1 | Заказать |
3419.06.041 | Отражатель | ТК35В-35 | 1 | Заказать |
3502.00.032 | Втулка | ТК35В-35 | 1 | Заказать |
3502.00.106 | Болт | ТК35В-35 | 12 | Заказать |
3502.00.106.01 | Болт | ТК35В-35 | 6 | Заказать |
3502.06.011 | Лента | ТК35В-35 | 6 | Заказать |
3502.06.011.01 | Лента | ТК35В-35 | 13 | Заказать |
3502.06.012 | Проволока | ТК35В-35 | 6 | Заказать |
3502.06.012.01 | Проволока | ТК35В-35 | 13 | Заказать |
3502.06.105 | Гайка | ТК35В-35 | 1 | Заказать |
3508.06.121 | Кольцо | ТК35В-35 | 1 | Заказать |
3530.06.302 | Лопатка турбины | ТК35В-35 | 39 | Заказать |
3534.00.020 | Подшипник опорный СБ | ТК35В-35 | 1 | Заказать |
3534.00.021 | Корпус опорного подшипника | ТК35В-35 | 1 | Заказать |
3534.00.026 | Крышка | ТК35В-35 | 1 | Заказать |
3534.00.027 | Прокладка | ТК35В-35 | 1 | Заказать |
3534.00.030 | Крышка подшипника СБ | ТК35В-35 | 1 | Заказать |
3534.00.031 | Крышка подшипника | ТК35В-35 | 1 | Заказать |
3534.00.032 | Прокладка | ТК35В-35 | 1 | Заказать |
3534.00.033 | Компенсатор | ТК35В-35 | 1 | Заказать |
3534.00.035 | Прокладка | ТК35В-35 | 2 | Заказать |
3534.00.106 | Болт | ТК35В-35 | 8 | Заказать |
3534.01.103 | Втулка | ТК35В-35 | 1 | Заказать |
3534.01.104 | Кольцо | ТК35В-35 | 1 | Заказать |
3534.02.022 | Прокладка | ТК35В-35 | 1 | Заказать |
3534.12.242 | Двойник | ТК35В-35 | 1 | Заказать |
3534.14.023 | Фланец | ТК35В-35 | 1 | Заказать |
3535.00.023 | Втулка | ТК35В-35 | 2 | Заказать |
3535.00.036 | Прокладка | ТК35В-35 | 1 | Заказать |
3535.00.070.05 | Венец сопловой СБ | ТК35В-35 | 1 | Заказать |
3535.00.240.06 | Диффузор СБ | ТК35В-35 | 1 | Заказать |
3535.00.241.02 | Вставка | ТК35В-35 | 1 | Заказать |
3535.00.242.01 | Диффузор | ТК35В-35 | 1 | Заказать |
3535.00.460.01 | Кожух соплового аппарата СБ | ТК35В-35 | 1 | Заказать |
3535.01.000 | Корпус компрессора СБ | ТК35В-35 | 1 | Заказать |
3535.02.100 | Корпус выхлопной СБ | ТК35В-35 | 1 | Заказать |
3535.02.101 | Корпус выхлопной | ТК35В-35 | 1 | Заказать |
3535.02.123 | Фланец | ТК35В-35 | 1 | Заказать |
3535.02.124 | Крышка | ТК35В-35 | 1 | Заказать |
3535.02.125 | Прокладка | ТК35В-35 | 3 | Заказать |
3535.02.203 | Втулка | ТК35В-35 | 1 | Заказать |
3535.02.370 | Патрубок выхлопной СБ | ТК35В-35 | 1 | Заказать |
3535.03.001 | Улитка газовая | ТК35В-35 | 2 | Заказать |
3535.03.003 | Прокладка | ТК35В-35 | 1 | Заказать |
3535.03.004 | Крышка | ТК35В-35 | 1 | Заказать |
3535.03.005 | Крышка | ТК35В-35 | 1 | Заказать |
3535.03.040 | Патрубок СБ | ТК35В-35 | 2 | Заказать |
3535.03.200 | Корпус газоприемный СБ | ТК35В-35 | 1 | Заказать |
3535.03.201 | Корпус газоприемный | ТК35В-35 | 1 | Заказать |
3535.05.000.05 | Проставок СБ | ТК35В-35 | 1 | Заказать |
3535.05.010 | Проставок СБ | ТК35В-35 | 1 | Заказать |
3535.06.160.02 | Колесо компрессора СБ | ТК35В-35 | 1 | Заказать |
3535.06.200.03 | Ротор СБ | ТК35В-35 | 1 | Заказать |
3535.06.201.02 | Колесо компрессора | ТК35В-35 | 1 | Заказать |
3535.06.210 | Вал ротора СБ | ТК35В-35 | 1 | Заказать |
3535.11.000 | Патрубок воздухоприемный СБ | ТК35В-35 | 1 | Заказать |
3535.11.001 | Патрубок воздухоприемный | ТК35В-35 | 1 | Заказать |
3535.12.100 | Трубопровод СБ | ТК35В-35 | 1 | Заказать |
3535.12.110 | Трубка СБ | ТК35В-35 | 1 | Заказать |
3535.12.120 | Трубка СБ | ТК35В-35 | 1 | Заказать |
3535.14.110 | Патрубок СБ | ТК35В-35 | 1 | Заказать |
3А.6Д49.140.20 | Кнопка | ТК35В-35 | 1 | Заказать |
4102.06.111 | Штифт | ТК35В-35 | 4 | Заказать |
4108.12.161 | Штуцер | ТК35В-35 | 3 | Заказать |
4121.00.043 | Шпилька | ТК35В-35 | 8 | Заказать |
4121.00.112 | Втулка | ТК35В-35 | 1 | Заказать |
4121.00.113 | Штифт | ТК35В-35 | 2 | Заказать |
4121.00.156 | Гайка | ТК35В-35 | 4 | Заказать |
4121.00.210 | Подшипник опорно-упорный СБ | ТК35В-35 | 1 | Заказать |
4121.00.211 | Корпус подшипника | ТК35В-35 | 1 | Заказать |
4121.01.106 | Прокладка | ТК35В-35 | 1 | Заказать |
4121.01.201 | Корпус компрессора | ТК35В-35 | 1 | Заказать |
4121.03.003 | Крышка | ТК35В-35 | 3 | Заказать |
4121.03.004 | Прокладка | ТК35В-35 | 4 | Заказать |
4121.06.050 | Шайба СБ | ТК35В-35 | 1 | Заказать |
4121.06.051 | Шайба | ТК35В-35 | 1 | Заказать |
4121.14.001 | Прокладка | ТК35В-35 | 2 | Заказать |
4121.14.006 | Прокладка | ТК35В-35 | 1 | Заказать |
4121.14.008 | Фланец | ТК35В-35 | 2 | Заказать |
4121.14.009 | Фланец | ТК35В-35 | 1 | Заказать |
4121.14.015 | Прокладка | ТК35В-35 | 1 | Заказать |
4121.14.016 | Фланец | ТК35В-35 | 1 | Заказать |
4121.14.021 | Фланец | ТК35В-35 | 1 | Заказать |
4121.14.041 | Фланец | ТК35В-35 | 1 | Заказать |
4121.14.102 | Прокладка | ТК35В-35 | 1 | Заказать |
4121.14.113 | Фланец | ТК35В-35 | 1 | Заказать |
4121.14.170 | Переходник СБ | ТК35В-35 | 1 | Заказать |
4121.19.002 | Прокладка | ТК35В-35 | 1 | Заказать |
4121.19.005 | Прокладка | ТК35В-35 | 1 | Заказать |
4121.19.007 | Прокладка | ТК35В-35 | 2 | Заказать |
4121.19.008 | Прокладка | ТК35В-35 | 1 | Заказать |
4121.19.090 | Патрубок СБ | ТК35В-35 | 1 | Заказать |
6Д49.97.55 | Проволока | ТК35В-35 | 1 | Заказать |
6РН.02 | Пружина | ТК35В-35 | 1 | Заказать |
6РН.03 | Пружина | ТК35В-35 | 1 | Заказать |
6РН.04Э.02 | Ролик | ТК35В-35 | 1 | Заказать |
6РН.05 | Пружина | ТК35В-35 | 1 | Заказать |
6РН.06Э | Шток | ТК35В-35 | 1 | Заказать |
6РН.07.1Э | Шток | ТК35В-35 | 1 | Заказать |
6РН.09.1 | Плита | ТК35В-35 | 1 | Заказать |
6РН.10.2 | Прокладка | ТК35В-35 | 2 | Заказать |
6РН.10.2.01 | Прокладка | ТК35В-35 | 2 | Заказать |
6РН.10.2.02 | Прокладка | ТК35В-35 | 8 | Заказать |
6РН.10спч | Крышка СБ | ТК35В-35 | 1 | Заказать |
6РН.11спч.1 | Рычаг СБ | ТК35В-35 | 1 | Заказать |
6РН.12 | Защелка | ТК35В-35 | 1 | Заказать |
6РН.13 | Проволока | ТК35В-35 | 1 | Заказать |
6РН.14.01 | Поршень | ТК35В-35 | 1 | Заказать |
6РН.14спч | Дроссель СБ | ТК35В-35 | 1 | Заказать |
6РН.15 | Проволока | ТК35В-35 | 1 | Заказать |
6РН.17 | Проволока | ТК35В-35 | 1 | Заказать |
6РН.18Э | Шток | ТК35В-35 | 1 | Заказать |
6РН.19 | Пружина | ТК35В-35 | 1 | Заказать |
6РН.20Э | Ось | ТК35В-35 | 1 | Заказать |
6РН.21 | Пружина | ТК35В-35 | 1 | Заказать |
6РН.22 | Вилка | ТК35В-35 | 1 | Заказать |
6РН.24 | Проволока | ТК35В-35 | 1 | Заказать |
6РН.25 | Проволока | ТК35В-35 | 2 | Заказать |
6РН.26Э.02 | Ось | ТК35В-35 | 1 | Заказать |
6РН.26Э.04 | Ось | ТК35В-35 | 2 | Заказать |
6РН.27 | Захлопка | ТК35В-35 | 1 | Заказать |
6РН.28Э | Ось | ТК35В-35 | 1 | Заказать |
6РН.29Э | Кольцо | ТК35В-35 | 2 | Заказать |
6РН.2СПЧ | Сервомотор СБ | ТК35В-35 | 1 | Заказать |
6РН.30Э | Втулка | ТК35В-35 | 2 | Заказать |
6РН.31.1 | Сухарь | ТК35В-35 | 2 | Заказать |
6РН.32.1 | Пружина | ТК35В-35 | 3 | Заказать |
6РН.3СПЧ | Захлопка СБ | ТК35В-35 | 1 | Заказать |
6РН.45.1Э | Крышка | ТК35В-35 | 1 | Заказать |
6РН.47.1Э | Шток | ТК35В-35 | 1 | Заказать |
6РН.48 | Мембрана | ТК35В-35 | 2 | Заказать |
6РН.49Э | Гайка | ТК35В-35 | 1 | Заказать |
6РН.50.1Э | Накладка | ТК35В-35 | 1 | Заказать |
6РН.53 | Крышка | ТК35В-35 | 1 | Заказать |
6рн.54 | Сопло | ТК35В-35 | 1 | Заказать |
6РН.55 | Рычаг | ТК35В-35 | 1 | Заказать |
6РН.56Э | Ось | ТК35В-35 | 1 | Заказать |
6РН.58 | Втулка | ТК35В-35 | 2 | Заказать |
6РН.65.2 | Корпус | ТК35В-35 | 1 | Заказать |
6РН.66Э | Штуцер | ТК35В-35 | 1 | Заказать |
6РН.67Э | Втулка | ТК35В-35 | 1 | Заказать |
6РН.68 | Кольцо | ТК35В-35 | 1 | Заказать |
6РН.6спч | Корпус СБ | ТК35В-35 | 1 | Заказать |
6РН.7спч.1 | Крышка СБ | ТК35В-35 | 1 | Заказать |
6РН.8спч | Пакет мембранный СБ | ТК35В-35 | 1 | Заказать |
7РН.05Э | Ушко | ТК35В-35 | 1 | Заказать |
С423.33.74СПЧ.25 | Угольник | ТК35В-35 | 1 | Заказать |
СУ2.07.099.01 | Пружина | ТК35В-35 | 1 | Заказать |
