Назначение двигателя
тепловоз 2-М62-ММ
Мощность, л.с
2000
Частота вращения Коленвала, об/мин
750
Завод - изготовитель двигателя
ОАО "Коломенский завод", г. Коломна
Импортный ТК, вместо которого устанавливается турбокомпрессор СКБТ
9ТК
Описание
С 1996г ОАО «Коломенский завод» проводил модернизацию тепловозов М62 с заменой дизеля 12ДН23/30 на д/г 5-26ДГ-01 (12ЧН26/26) мощностью 2000л.с. при частоте вращения коленчатого вала 750 об/мин. Дизель комплектуется современным турбокомпрессором 9ТК. Основные поставки д/г 5-26ДГ-01 осуществлялись в Белоруссию и Монголию. После поступления многочисленных заявок с мест эксплуатации на запасные части для турбокомпрессора 9ТК
       «СКБТ» разработало альтернативный вариант турбокомпрессора 9ТК (ТК35В-34).

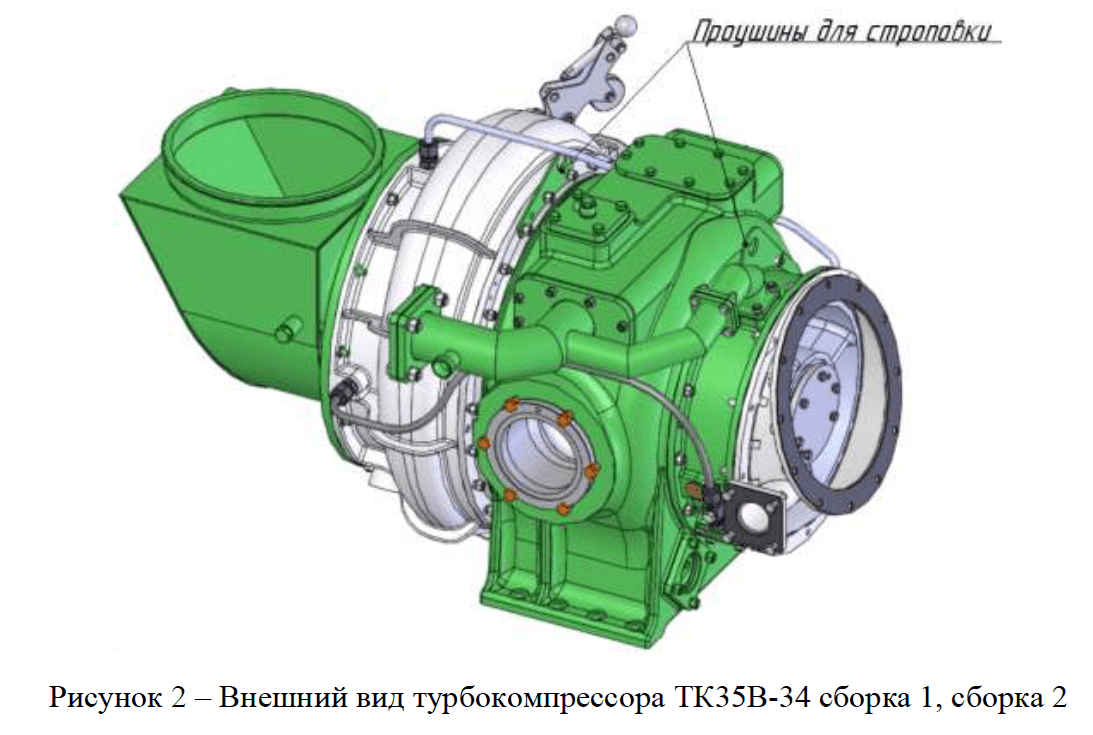

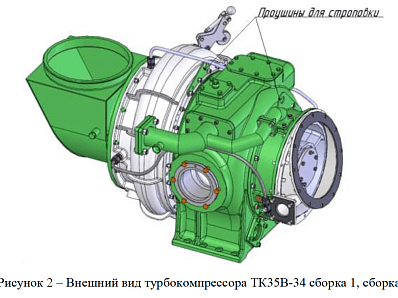

На базе конструкции турбокомпрессора ТК41В-21 (д/г 1А-9ДГ исп. 2 тепловоза 2ТЭ116), хорошо зарекомендовавшего себя в эксплуатации, разработан турбокомпрессор ТК35В-34. При разработке турбокомпрессора ТК35В-34 было уделено внимание повышению КПД турбокомпрессора (особенно КПД турбины) на частичных позициях работы тепловоза. Разработанная новая проточная часть турбины позволила повысить КПД турбины на режиме тепловоза от 25% до 50%, N дизеля - на 5-6% с обеспечением КПД турбокомпрессора на режиме полной мощности не ниже 63%. Такая настройка турбокомпрессора обеспечивает повышение приемистости дизеля и снижение эксплуатационного расхода топлива. По присоединительным и габаритным размерам турбокомпрессор ТК35В-34 полностью взаимозаменяем с турбокомпрессором 9ТК и не требует дополнительных переходных элементов при его монтаже на двигателе.
Турбокомпрессор ТК35В-34 разработан на базе турбокомпрессора ТК41В-21 и имеет бесконсольную схему, также унифицирован с ним по подшипниковым узлам, что облегчает обслуживание запасными частями в эксплуатации. Расположение подшипников по концам ротора позволяет оперативно, без снятия турбокомпрессора с дизеля, провести ревизию подшипников и дает возможность их заменить. Опыт эксплуатации турбокомпрессоров ТК41В-21 показывает, что бесконсольная схема ротора обеспечивает надежную работу турбокомпрессора даже при значительных дисбалансах ротора, получаемых в результате работы
из-за нагароотложения, попадания в проточную часть турбины посторонних предметов (обломков поршневых колец, скола клапана и др.).
Высокие параметры турбокомпрессора ТК35В-34 по сравнению с 9ТК были подтверждены при эксплуатационных испытаниях в условиях Монголии  на дизель – генераторе 5-26-ДГ-01.
Замер параметров дизель-генератора 5-26ДГ-01 производился в составе тепловоза 2-М62-ММ в депо Улан-Батор на реостатном стенде и во время поездки по маршруту Улан-Батор-Багонур.
С начала производства в 2006 году «СКБТ» изготовило и поставило в эксплуатацию более 40 таких турбокомпрессоров, которые успешно работают на многих железных дорогах России и за ее пределами.
За время эксплуатации каких-либо внеплановых ремонтов и простоев тепловозов 2-М62-ММ по вине турбокомпрессоров ТК35В-34 нет. На турбокомпрессор разработана эксплуатационная документация, включающая каталоги, монтажную документацию, позволяющая эффективно проводить техническое обслуживание и ремонт.
Каталог запчастей ↓
Чертёжный номер Наименование Входит в состав ТК Количество
деталей в ТК
Заказ
1317.06.109 Пята ТК35В-34 1 Заказать
1543.00.143 Кольцо стопорное ТК35В-34 1 Заказать
1543.00.148 Пластина ТК35В-34 8 Заказать
1543.00.149 Пластина регулировочная ТК35В-34 4 Заказать
1802.00.156 Гайка ТК35В-34 4 Заказать
1РН.4.85 Втулка ТК35В-34 1 Заказать
1РН.4.87 Кольцо проставочное ТК35В-34 17 Заказать
1РН.4.88.01 Диафрагма ТК35В-34 16 Заказать
1РН.4.96 Пружина ТК35В-34 1 Заказать
22ДГ.109.32 Проволока ТК35В-34 1 Заказать
2301.00.157 Прокладка ТК35В-34 7 Заказать
2301.03.109 Кольцо ТК35В-34 1 Заказать
2301.06.042 Штифт ТК35В-34 1 Заказать
2301.06.105.03 Гайка ТК35В-34 1 Заказать
2301.06.108.01 Пластина замочная ТК35В-34 2 Заказать
2301.12.106 Прокладка ТК35В-34 1 Заказать
2326.12.022 Ниппель угловой ТК35В-34 1 Заказать
2355.00.072 Дроссель ТК35В-34 1 Заказать
2357.06.216 Пластина замочная ТК35В-34 39 Заказать
3.6РН.01Э Фиксатор ТК35В-34 1 Заказать
3.6РН.02Э.01 Стержень ТК35В-34 1 Заказать
3.6РН.06 Шайба ТК35В-34 1 Заказать
3.6РН.1СПЧ.1.05 Рукоятка СБ ТК35В-34 1 Заказать
3.6РН.2СПЧ.1.05 Рукоятка СБ ТК35В-34 1 Заказать
3.6РНСПЧ.06 Захлопка воздушная СБ ТК35В-34 1 Заказать
3001.06.107.01 Кольцо уплотнительное ТК35В-34 4 Заказать
3404.17.001 Кронштейн ТК35В-34 1 Заказать
3404.17.002 Кронштейн ТК35В-34 1 Заказать
3419.00.020 Подпятник СБ ТК35В-34 1 Заказать
3419.06.040 Пята СБ ТК35В-34 1 Заказать
3419.06.041 Отражатель ТК35В-34 1 Заказать
3502.00.032 Втулка ТК35В-34 1 Заказать
3502.00.106 Болт ТК35В-34 12 Заказать
3502.00.106.01 Болт ТК35В-34 6 Заказать
3502.06.011 Лента ТК35В-34 6 Заказать
3502.06.011.01 Лента ТК35В-34 13 Заказать
3502.06.012 Проволока ТК35В-34 6 Заказать
3502.06.012.01 Проволока ТК35В-34 13 Заказать
3502.06.105 Гайка ТК35В-34 1 Заказать
3508.06.121 Кольцо ТК35В-34 1 Заказать
3530.06.302 Лопатка турбины ТК35В-34 39 Заказать
3534.00.020 Подшипник опорный СБ ТК35В-34 1 Заказать
3534.00.021 Корпус опорного подшипника ТК35В-34 1 Заказать
3534.00.026 Крышка ТК35В-34 1 Заказать
3534.00.027 Прокладка ТК35В-34 1 Заказать
3534.00.030 Крышка подшипника СБ ТК35В-34 1 Заказать
3534.00.031 Крышка подшипника ТК35В-34 1 Заказать
3534.00.032 Прокладка ТК35В-34 1 Заказать
3534.00.033 Компенсатор ТК35В-34 1 Заказать
3534.00.035 Прокладка ТК35В-34 2 Заказать
3534.00.106 Болт ТК35В-34 8 Заказать
3534.01.103 Втулка ТК35В-34 1 Заказать
3534.01.104 Кольцо ТК35В-34 1 Заказать
3534.02.022 Прокладка ТК35В-34 1 Заказать
3534.03.003 Канал газовый ТК35В-34 2 Заказать
3534.03.020 Крышка СБ ТК35В-34 1 Заказать
3534.03.040 Патрубок СБ ТК35В-34 2 Заказать
3534.03.201 Корпус газоприемный ТК35В-34 1 Заказать
3534.03.300 Корпус газоприемный СБ ТК35В-34 1 Заказать
3534.11.000 Патрубок воздухоприемный СБ ТК35В-34 1 Заказать
3534.11.010 Патрубок воздухоприемный СБ ТК35В-34 1 Заказать
3534.12.010 Трубка СБ ТК35В-34 1 Заказать
3534.12.020 Трубка СБ ТК35В-34 1 Заказать
3534.12.242 Двойник ТК35В-34 1 Заказать
3534.14.004 Прокладка ТК35В-34 1 Заказать
3534.14.023 Фланец ТК35В-34 1 Заказать
3534.14.110 Патрубок СБ ТК35В-34 1 Заказать
3534.14.130 Патрубок СБ ТК35В-34 1 Заказать
3534.14.220 Патрубок СБ ТК35В-34 1 Заказать
3535.00.023 Втулка ТК35В-34 2 Заказать
3535.00.036 Прокладка ТК35В-34 1 Заказать
3535.00.070.04 Венец сопловой СБ ТК35В-34 1 Заказать
3535.00.142.02 Диффузор ТК35В-34 1 Заказать
3535.00.240 Диффузор СБ ТК35В-34 1 Заказать
3535.00.241 Вставка ТК35В-34 1 Заказать
3535.00.460 Кожух соплового аппарата СБ ТК35В-34 1 Заказать
3535.01.000 Корпус компрессора СБ ТК35В-34 1 Заказать
3535.02.090 Патрубок выхлопной СБ ТК35В-34 1 Заказать
3535.02.100 Корпус выхлопной СБ ТК35В-34 1 Заказать
3535.02.101 Корпус выхлопной ТК35В-34 1 Заказать
3535.02.123 Фланец ТК35В-34 4 Заказать
3535.02.124 Крышка ТК35В-34 1 Заказать
3535.02.125 Прокладка ТК35В-34 4 Заказать
3535.02.203 Втулка ТК35В-34 1 Заказать
3535.02.390 Патрубок выхлопной СБ ТК35В-34 1 Заказать
3535.02.391 Обечайка кожуха ТК35В-34 1 Заказать
3535.03.005 Крышка ТК35В-34 2 Заказать
3535.05.000.04 Проставок СБ ТК35В-34 1 Заказать
3535.05.010 Проставок СБ ТК35В-34 1 Заказать
3535.06.160.03 Колесо компрессора СБ ТК35В-34 1 Заказать
3535.06.200.04 Ротор СБ ТК35В-34 1 Заказать
3535.06.201.03 Колесо компрессора ТК35В-34 1 Заказать
3535.06.210 Вал ротора СБ ТК35В-34 1 Заказать
3535.12.100.01 Трубопровод СБ ТК35В-34 1 Заказать
3А.6Д49.140.20 Кнопка ТК35В-34 1 Заказать
4102.06.111 Штифт ТК35В-34 4 Заказать
4108.12.012 Гайка ТК35В-34 4 Заказать
4108.12.013 Ниппель ТК35В-34 4 Заказать
4108.12.161 Штуцер ТК35В-34 3 Заказать
4121.00.043 Шпилька ТК35В-34 8 Заказать
4121.00.112 Втулка ТК35В-34 1 Заказать
4121.00.113 Штифт ТК35В-34 2 Заказать
4121.00.156 Гайка ТК35В-34 4 Заказать
4121.00.210 Подшипник опорно-упорный СБ ТК35В-34 1 Заказать
4121.00.211 Корпус подшипника ТК35В-34 1 Заказать
4121.01.106 Прокладка ТК35В-34 1 Заказать
4121.01.201 Корпус компрессора ТК35В-34 1 Заказать
4121.03.003 Крышка ТК35В-34 3 Заказать
4121.03.004 Прокладка ТК35В-34 5 Заказать
4121.06.050 Шайба СБ ТК35В-34 1 Заказать
4121.06.051 Шайба ТК35В-34 1 Заказать
4121.14.015 Прокладка ТК35В-34 1 Заказать
4121.14.016 Фланец ТК35В-34 2 Заказать
4121.14.041 Фланец ТК35В-34 1 Заказать
4121.14.113 Фланец ТК35В-34 1 Заказать
4121.14.170 Переходник СБ ТК35В-34 1 Заказать
4121.19.002 Прокладка ТК35В-34 1 Заказать
4121.19.005 Прокладка ТК35В-34 1 Заказать
4121.19.007 Прокладка ТК35В-34 3 Заказать
4121.19.008 Прокладка ТК35В-34 1 Заказать
4121.19.090 Патрубок СБ ТК35В-34 1 Заказать
6Д49.97.55 Проволока ТК35В-34 1 Заказать
6РН.02 Пружина ТК35В-34 1 Заказать
6РН.03 Пружина ТК35В-34 1 Заказать
6РН.04Э.02 Ролик ТК35В-34 1 Заказать
6РН.05 Пружина ТК35В-34 1 Заказать
6РН.06Э Шток ТК35В-34 1 Заказать
6РН.07.1Э Шток ТК35В-34 1 Заказать
6РН.09.1 Плита ТК35В-34 1 Заказать
6РН.10.2 Прокладка ТК35В-34 2 Заказать
6РН.10.2.01 Прокладка ТК35В-34 2 Заказать
6РН.10.2.02 Прокладка ТК35В-34 8 Заказать
6РН.10спч Крышка СБ ТК35В-34 1 Заказать
6РН.11спч.1 Рычаг СБ ТК35В-34 1 Заказать
6РН.12 Защелка ТК35В-34 1 Заказать
6РН.13 Проволока ТК35В-34 1 Заказать
6РН.14.01 Поршень ТК35В-34 1 Заказать
6РН.14спч Дроссель СБ ТК35В-34 1 Заказать
6РН.15 Проволока ТК35В-34 1 Заказать
6РН.17 Проволока ТК35В-34 1 Заказать
6РН.18Э Шток ТК35В-34 1 Заказать
6РН.19 Пружина ТК35В-34 1 Заказать
6РН.20Э Ось ТК35В-34 1 Заказать
6РН.21 Пружина ТК35В-34 1 Заказать
6РН.22 Вилка ТК35В-34 1 Заказать
6РН.24 Проволока ТК35В-34 1 Заказать
6РН.25 Проволока ТК35В-34 2 Заказать
6РН.26Э.02 Ось ТК35В-34 1 Заказать
6РН.26Э.04 Ось ТК35В-34 2 Заказать
6РН.27 Захлопка ТК35В-34 1 Заказать
6РН.28Э Ось ТК35В-34 1 Заказать
6РН.29Э Кольцо ТК35В-34 2 Заказать
6РН.2СПЧ Сервомотор СБ ТК35В-34 1 Заказать
6РН.30Э Втулка ТК35В-34 2 Заказать
6РН.31.1 Сухарь ТК35В-34 2 Заказать
6РН.32.1 Пружина ТК35В-34 3 Заказать
6РН.3СПЧ Захлопка СБ ТК35В-34 1 Заказать
6РН.45.1Э Крышка ТК35В-34 1 Заказать
6РН.47.1Э Шток ТК35В-34 1 Заказать
6РН.48 Мембрана ТК35В-34 2 Заказать
6РН.49Э Гайка ТК35В-34 1 Заказать
6РН.50.1Э Накладка ТК35В-34 1 Заказать
6РН.53 Крышка ТК35В-34 1 Заказать
6рн.54 Сопло ТК35В-34 1 Заказать
6РН.55 Рычаг ТК35В-34 1 Заказать
6РН.56Э Ось ТК35В-34 1 Заказать
6РН.58 Втулка ТК35В-34 2 Заказать
6РН.65.2 Корпус ТК35В-34 1 Заказать
6РН.66Э Штуцер ТК35В-34 1 Заказать
6РН.67Э Втулка ТК35В-34 1 Заказать
6РН.68 Кольцо ТК35В-34 1 Заказать
6РН.6спч Корпус СБ ТК35В-34 1 Заказать
6РН.7спч.1 Крышка СБ ТК35В-34 1 Заказать
6РН.8спч Пакет мембранный СБ ТК35В-34 1 Заказать
7РН.05Э Ушко ТК35В-34 1 Заказать
С423.33.74СПЧ.25 Угольник ТК35В-34 1 Заказать
СУ2.07.099.01 Пружина ТК35В-34 1 Заказать
